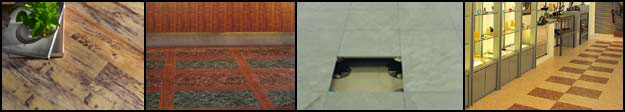

Para escritórios,
CPDs, lojas, escolas, centro cirurgícos,
e outros.
Modelo em aço
TP: para receber carpete em placa
Modelo em aço
TE: para receber fórmica
ou paviflex
Modelo em aço
TL: com longarinas, para pedestais
com alturas muito elevadas
Composição e Materiais
Piso elevado
em aço preenchido internamente
com concreto celular sem revestimento.
Especificação
Dimensões em mm: 600 x 600 x 32
Altura: necessária para cada obra
Indicação do modelo TP
/ TE / TL: conforme o uso (ver item acima)
Para montagem de orçamento é
necessário especificar:
- local da obra
- área aproximada
- altura do pedestal
- tipo de revestimento
NORMAS APLICÁVEIS
Normas Aplicáveis
NBR 11802:1991 - Pisos
elevados - Especificação
NBR 12047:1991 - Pisos elevados - Verificação
da resistência à carga horizontal
concentrada - Método de ensaio
NBR 12048:1991 - Pisos elevados - Determinação
da resistência às cargas
verticais concentradas - Método
de ensaio
NBR 12049:1991 - Pisos elevados - Determinação
da resistência à carga vertical
uniformemente distribuída - Método
de ensaio
NBR 12050:1991 - Pisos elevados - Determinação
de resistência ao impacto de corpo
duro - Método de ensaio
NBR 12516:1991 - Pisos elevados - Simbologia
NBR 12544:1991 - Pisos elevados - Terminologia
TABELA DE DADOS TÉCNICOS
Característica de
Desempenho do Produto
Norma de Referência
para Avaliação
Resultado Esperado*
Dimensões
NBR 11802:1991
tolerância +
0,5 mm
Resistência
à carga horizontal concentrada
NBR 11802:1991
NBR 12047:1991
para carga 1500 N
- deslocamento máximo: 6 mm
- diferença relógios <
2 mm
Resistência
à carga vertical concentrada
NBR 11802:1991
NBR 12048:1991
- carga 4400 N
- flecha máxima: 3,6 mm
- coeficiente de segurança >
3
Resistência
à carga uniformemente distribuída
NBR 11802:1991
NBR 12049:1991
- carga 12 kPa
- flecha máxima: 1,8 mm
- coeficiente de segurança >
3
Resistência
ao impacto
NBR 11802:1991
NBR 12050:1991
integridade da placa
- carga 100 N
- altura 0,9 m
* para pisos de placas de
aço
CARACTERÍSTICAS TÉCNICAS - TESTES E ENSAIOS
Característica de Desempenho
do Produto
Resultado do Ensaio
Referência do Laboratório
do Ensaio
Resistência
à carga vertical concentrada
deformação
atingida de 2,62 mm para carga de 4400
N
Relatório de
Ensaio
L.A. Falcão Bauer
n° 82230/1/04 - MEC
Resistência
à carga uniformemente distribuída
flecha máxima = 1,01
mm com carga de 1250 kg/m² (12,25 kPa)
Relatório de
Ensaio
L.A. Falcão Bauer
n° 82230/2/04 - MEC
FAQ - PERGUNTAS E RESPOSTAS
MAIS FREQUENTES
(FREQUENTLY ASKED QUESTIONS)
1-)
O Time Piso Elevado necessita ser instalado
somente pelos próprios técnicos
do fabricante?
R.: Não necessariamente, pois a TIME
DO BRASIL PISO ELEVADO disponibiliza manual
de procedimento de instalação.
DETALHES DE PROJETO
disponível através
de contato com o fabricante.
APROVAÇÕES TÉCNICAS
A T
Não há.
INSTRUÇÕES PARA
APLICAÇÃO E INSTALAÇÃO DO PRODUTO
Conforme Manual de Instruções
de Instalação, que segue sempre
em conjunto com cada fornecimento do produto.
INSTRUÇÕES PARA MANUTENÇÃO
Conforme Manual de Manutenção,
que segue sempre em conjunto com cada fornecimento
do produto.
ASSISTÊNCIA TÉCNICA
SUPORTE TÉCNICO PARA ESPECIFICAÇÃO, INSTALAÇÃO
E MANUTENÇÃO
Informações com a própria
empresa:
TIME DO BRASIL PISO ELEVADO LTDA.
Av. Dr. Cardoso de Melo, 1460 - 5º
andar - conj. 56 - Vila Olímpia
- São Paulo - SP
Manual de Instruções de
Instalação
Manual de Manutenção
